Ansys Lumerical (2)

지난 글에 이어, Ansys Lumerical의 두 번째 글

​

Ansys Lumerical MODE

MODE는 광섬유 및 광직접회로에 사용되는 광도파관(Waveguide)과 커플러(Coupler) 설계에 필요한 모든 것을 갖추고 있다. 도파관의 모드 특성을 분석하는 FDE 솔버, 임의의 파를 도파관의 모드로 재구성하여 파의 진행 특성을 효과적으로 해석하는 EME 솔버, 그리고 FDTD 기반의 평판 도파관에 특화된 varFDTD 솔버의 다양한 툴을 제공한다. 특히, EME(Eigenmode Expansion Solver)는 양방향 도파관의 길이 최적화에 아주 효율적이며, varFDTD는 전방향에 대한 평판 소자의 전파(Propagation)의 분석에 효율적이다.

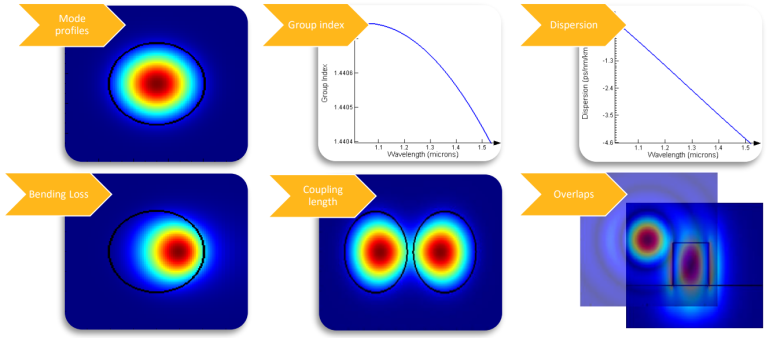

FDE: fibers and waveguides

​

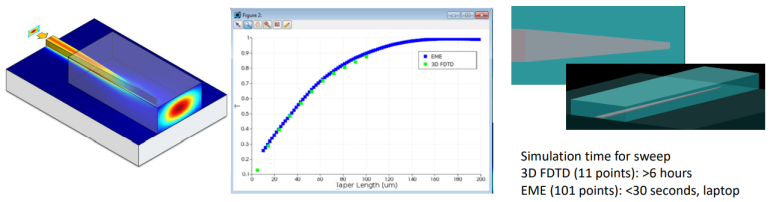

EME (Eigenmode Expansion Solver)

​

​

Ansys Lumerical Multiphysics

​

CHARGE | 3D 전하 이동 시뮬레이터

광전자 반도체 소자 등에 대한 전기적 시뮬레이션을 진행하여 전위와 전하 밀도 등을 계산하는 작업을 수행한다. Multiphysics 내 모듈로 Photonics 설계자들을 위하여 특화되어 있다.

​

HEAT | 3D 열 해석 시뮬레이터

소자의 전도, 대류 그리고 복사에 대한 열 해석을 할 수 있다. 그뿐만 아니라 광학 및 전기적으로 발생이 된 열에 의해 발생되는 소자의 현상들을 계산할 수 있다.

​

HEAT | 3D 전자기 시뮬레이터

Discontinuous Galerkin Time Domain 방법으로 Nanophotonics를 위하여 계산을 한다. 곡면 구조를 위한 Mesh를 사용하여 다양한 형태를 갖는 구조물을 대상으로 물질과 빛의 상호작용에 대하여 정확하게 계산을 할 수 있다.

​

FEEM | Waveguide 시뮬레이터

Eigenmode 방법을 기반으로 하는 Maxwell 솔버로 우수한 성능 확장을 제공한다. 높은 수준의 Mesh를 사용하여 복잡한 형상 및 도파관의 Mode 분석에 아주 높은 정확도를 제공한다.

​

MQW | Quantum Well Gain 시뮬레이터

레이저, SOA, EAM 등의 광소자에서 Band Structure, Gain과 Spontaneous Emission 등의 특성을 다중 양자 우물 구조를 통해 계산을 한다.

​

​

Ansys Lumerical INTERCONNECT

INTERCONNECT | 광직접회로 시뮬레이터

Lumerical의 광집적회로(PIC) 시뮬레이터인 INTERCONNECT는 다중 모드, 양방향 및 다중 채널 PIC를 검증할 수 있다. 계층적으로 구성된 회로도 편집기에서 프로젝트를 생성하면, 광범위한 기본 부품 라이브러리와 파운드리 별 PDK 부품을 사용하여 시간 또는 주파수 영역에서 분석을 수행할 수 있다.

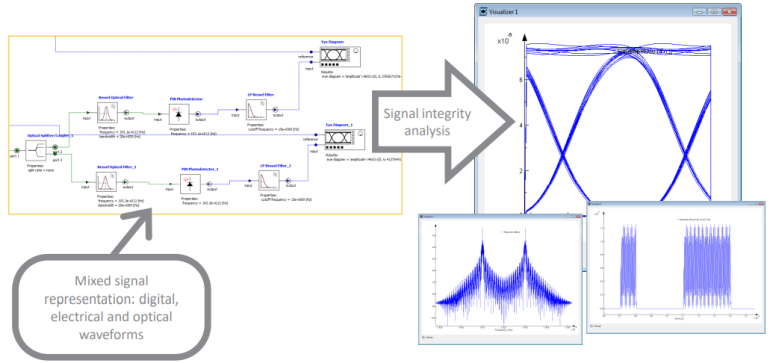

INTERCONNECT - time domain simulations

​

​

Ansys Lumerical CML 컴파일러

CML 컴파일러 | 포토닉 모델 개발 키트

검증되고 자동화된 교차 시뮬레이션 결과의 포토닉 컴팩트 모델 라이브러리 (CML) 생성

CML 컴파일러는 특성 결과 및 3D 시뮬레이션 결과를 단일 데이터 소스화하여 INTERCONNECT 및 Verilog-A 포토닉 컴팩트 라이브러리(CML)를 생성 관리 및 QA 테스트를 자동화할 수 있다.

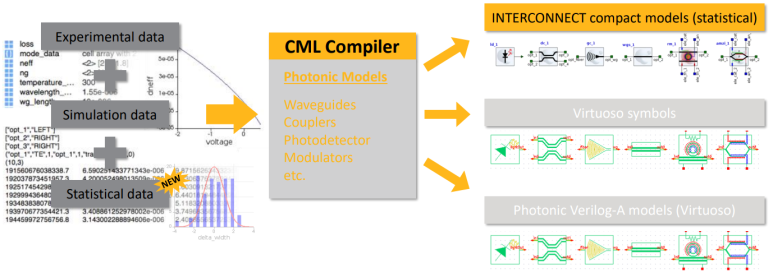

CML Compiler

​
